rc-1

椅性能特點說明

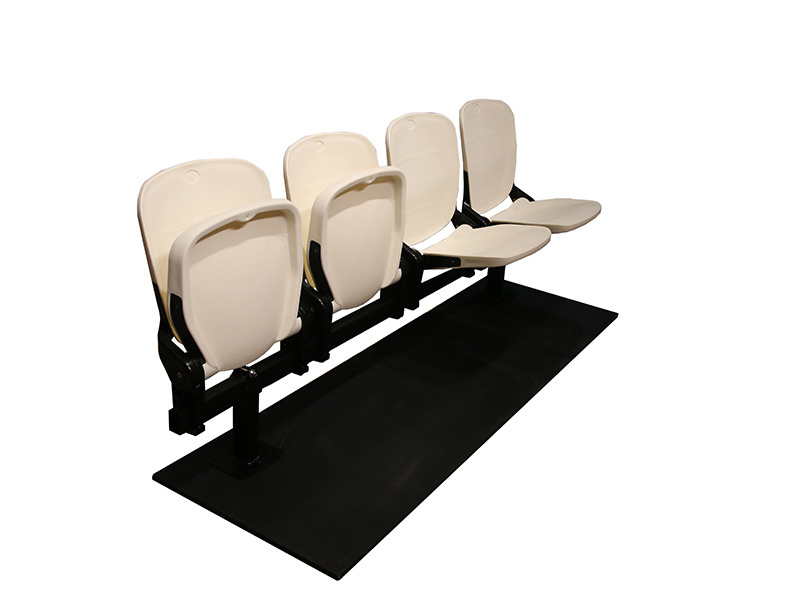

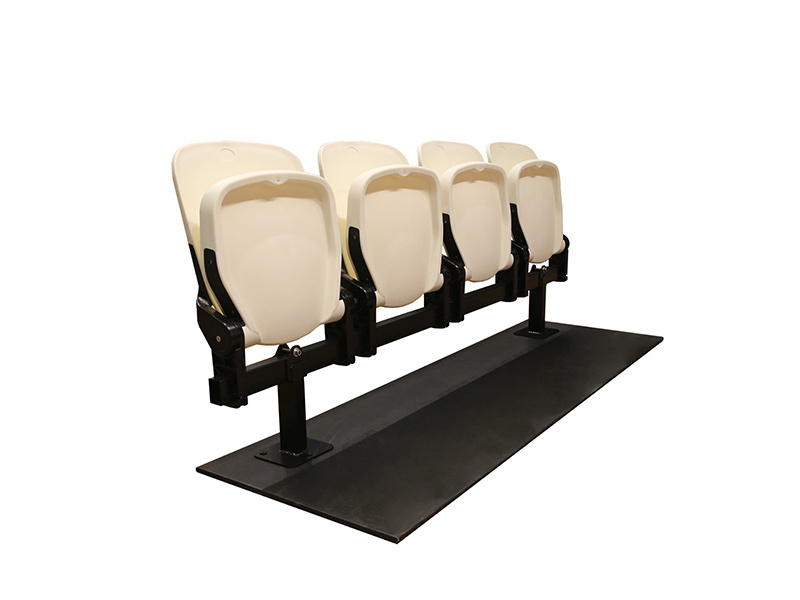

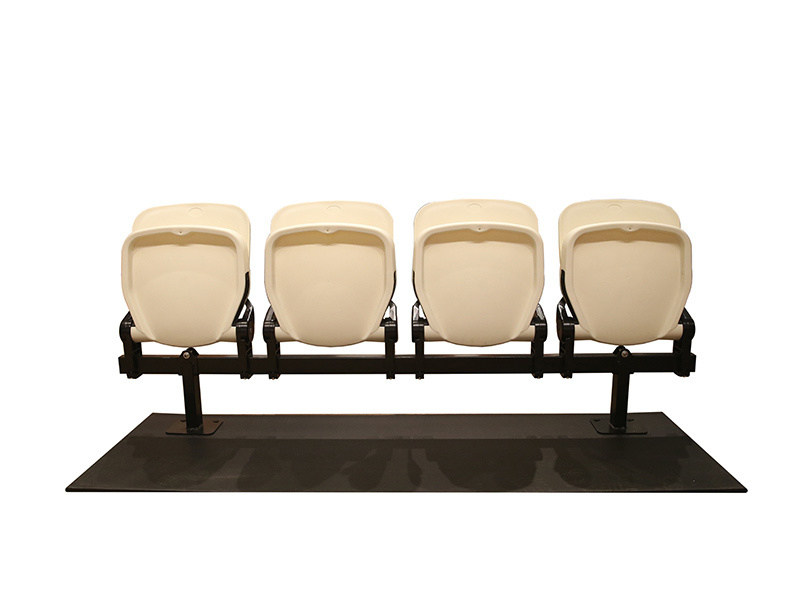

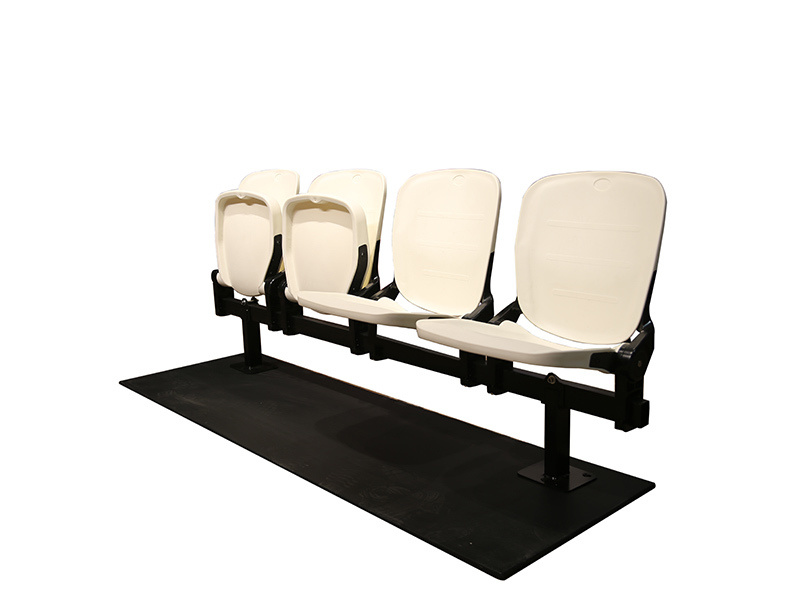

座椅型號：RC-1
①　產品介紹：座椅外觀形狀尺寸根據人體工程學原理設計，座感舒適，結構緊湊，安全耐用，安裝、維修方便。座椅整體造型新穎別致，曲面柔和、精致大方。精鋼雙彈簧翻折回轉機構，靜音翻折，可靠性強。安裝方式多樣，可為室內、外體育場館的最佳首選之一。
②　執行標準：QB/T 2601-2013 《體育場館公共座椅》； GB/T3199-1996《鋁及鋁合金加工產品包裝、標志、運輸、貯存》；GB/T6892-2000《工業用鋁及鋁合金熱擠壓型材》；GB/T10357-1989《家具力學性能測試，椅，凳類強度和耐久性》； GB/T19352.1~4-2003《熱噴涂結構的質量要求第1~4部分全面的質量要求》
③座椅塑膠件部分：靠背、座板根據人體工程學原理設計，能最大限度貼合人體曲線，材料采用純PP原料，氮?dú)鈿廨o成型，該材料具有良好的抗沖擊性、韌性，機械強度和化學穩定性好，使座椅可靠耐磨，坐感舒適。燃燒性能等級符合GB8624-2012標準B1(C)級要求。
④力學測試：座椅設計受力200kg/位，按標準GB/T 10357.3標準進行靜載測試：座板2000N，靠背760N，10次；耐久性聯合測試：座板950N，靠背330N，20萬次；測試后座椅無斷裂或者豁裂現象；加載部位無明顯變形；結構無松動。且通過SGS測試的歐洲力學四級標準（EN 12727:2016測試達到第4級）；美標力學標準ANSI/BIFMAX5.4-2012。
⑤左（右）座側翼：左右座側翼位于座椅兩側，是五金件鏈接座椅的部件，是座板能夠受力的機制，材料采用高纖尼龍，強度高于鋁合金，等部分常規金屬，有優異的韌性，耐磨損，進一步增加坐感，同時保障座椅強度
⑥座椅五金部分：靠背連接件，中間翻轉機構，采用鋁合金材料，彈簧采用精鋼材料，設計為雙彈簧機構，保證回彈力度，耐久性等，鋁合金件采用鑄鋁工藝，表面噴粉，使表面整潔光亮，舒適美感，持久耐用。
⑦側、立裝支架：立裝支架采用兩塊對稱5mm厚的張方形冷軋板，和一塊5mm厚的正方形底板構成，剪床成型后再激光切割使拐角圓潤側邊整齊，結構簡單，安裝便利，強度高，可保證座椅系統的穩定性。

活動看臺床架結構說明
活動看臺主要由護欄、踏板、看臺控制器、底層前梁、防滑條、護角、鋁合金裝飾條、承重梁、支撐系統、組成?；顒?dòng)看臺自重輕，荷載大，床架荷載500KG/㎡，護欄荷載100KG/M。
1、支撐系統：看臺支撐系統采用40mm*120mm*2.5mm鋼管焊接而成，結構合理，承載能力強。支撐系統下方為行走輪架，外形尺寸40mm*120mm，支撐輪架下方安裝有支撐輪，直徑100mm，寬度30mm。支撐系統的立柱為40mm*120mm*2.5mm的矩形管，立柱上部與承載橫梁相連接，立柱下方設置有用于對下一層行走輪架進行導向的導向機構，確保了看臺始終直線向前行走。支撐結構的立柱與后梁之間設置有斜撐，確保立柱與后梁始終保持垂直狀態，保證了支撐系統的穩定性和安全性，不會出現左右搖晃現象。
2、前后承重梁：每層床架的前方和后方設置有承重梁，后承重梁采用冷軋鋼板折彎而成，外形尺寸40mm*220mm*2.5mm，前橫梁采用20mm*40mm*2.0mm矩形管，前后梁與支撐立柱緊密連接，形成一整體，結構設計合理，承載能力強，不易變形。
3、踏板系統：踏板系統主要由支撐支架、木板、面層、鋁合金裝飾條、橡膠防滑條、塑料護角組成。支撐支架采用40MM*40MM*1.5MM方鋼管焊接而成，支架均勻排布于前梁和后梁之間。支架上方鋪設厚度18mm的層壓膠合板，膠合板采用螺絲固定在支撐支架上，臺面平整，不易變形，承載能力達500KG/M²。木板表面鋪設厚度為2MM的灰色PVC地膠，表面平整，防滑，不起皺，便于清潔。每層踏板的前沿和兩側安裝鋁合金裝飾條，外形尺寸60MM*72MM*1.5MM,鋁合金上方鑲嵌橡膠防滑條，在鋁合金拐角處安裝有塑料護角?；谝陨显O(shè)計使踏板外表美觀，可有效的防止觀眾滑倒和劃傷。
踏步：看臺上方每層的通道處設置一個箱型踏步，高度為層高的一半，踏步骨架采用厚度1.5MM的冷軋鋼板折彎而成，骨架上方鋪設木板，地膠，安裝鋁合金、護角。
4、安全護欄：在看臺床架的兩側，后側安裝有安全護欄，護欄的高度及間距根據國家相關標準設計制造。護欄采用層疊式設計，看臺伸縮時可隨看臺自動伸縮。護欄的外框采用20MM*40MM*1.5MM鋼管折彎而成，護欄與看臺床架采用螺栓固定連接，承載能力強，不易變形。
5、驅動系統：驅動系統主要由驅動輪、傳動軸、鏈輪、減速電機等組成，驅動電機安裝在平臺第一排下方，采用國內知名廠商產品，工作電壓電壓380V/220V，頻率50HZ，功率0.37KW-1.5KW不等，電機噪音小于50DB。電機輸出扭力通過鏈條、鏈輪、傳動軸等將動力傳遞給驅動輪。驅動輪內芯為鑄鐵鐵芯，外層包裹橡膠，在增強摩擦力同時，最大限度的保護地面不受損壞。每組驅動機構設置4個驅動輪，保證看臺運行平穩、不出現跑偏現象。
6、電氣系統：活動看臺電氣系統采用三相380V或單相220V電源，內部裝有過載保護和漏電保護裝置，當出現漏電或過載時可迅速切斷主電源，從而避免意外發生?；顒?dòng)看臺控制部分采用24V低壓控制電路，首排豎板安裝有手柄插座，操作看臺時只需要將手柄插頭插入插座就可以對看臺進行展開、收回、暫停操作?；顒?dòng)看臺裝有限位開關，當展開到位或者收回到位后可自動停止運行。
7、側面裝飾：為了防止觀眾進入看臺內部，看臺兩側采用絨布側簾進行遮擋，看臺床架安裝有側簾滑道，看臺伸展時可隨看臺自動收合。側簾有紅色、灰色、黑色供用戶選擇，側簾不僅美觀大方，而且具有吸音效果，可以很好的改善室內音響的混響效果。
